狠狠的日-久久久久国产综合av天堂-无码不卡中文字幕av-女人下面毛多水多视频-午夜色播-久操av在线-国产第1页-av资源导航-蜜臀性色av免费-国语自产免费精品视频在-激情五月亚洲综合图区-秋霞午夜成人鲁丝片午夜精品-成人激情免费视频-情涩快播-欧美真人性做爰全过程

止水鋼板、遇水膨脹止水條、橡膠止水帶、三者止水原理與施工選擇比較

止水鋼板、遇水膨脹止水條、橡膠止水帶、三者止水原理與施工選擇比較

            三種止水措施當(dāng)中，止水條價(jià)格便宜，施工方便，止水效果差，一般用于地下水位以上次要防水部位；止水鋼板價(jià)格高，施工難度大，止水效果好，一般適用于地下水位以下的豎向及水平施工縫，因其剛度太大，不適宜用在變形大的部位；止水帶價(jià)格、性能、施工難度介于止水條和止水鋼板之間，適用范圍廣，因其韌性大，更適宜用在變形較大的有沉降變形要求的部位，三者理論上都能有效阻止外界水分通過施工縫浸透混凝土，從止水原理、施工工藝分析，三者還是有很大差別的，效果也不同。下面就分別說一說他們的原理特點(diǎn)：

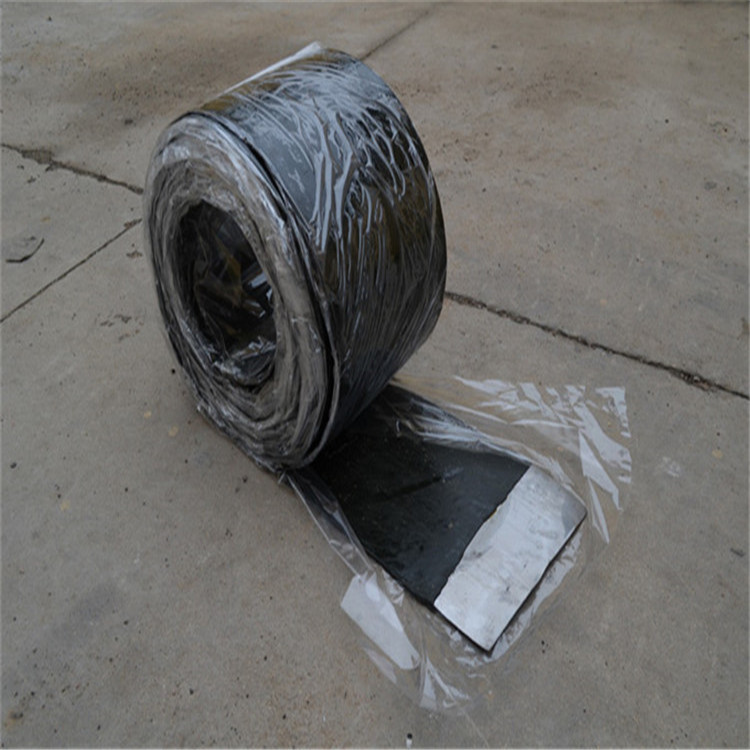

一：止水鋼板止水原理：

          止水鋼板的“開口”朝迎面，且鋼板與混凝土結(jié)合緊密，輔以鋼板八字形狀，地下水很難沿施工縫從鋼板浸透。施工工藝：止水鋼板厚度一般3㎜，寬度＞200㎜，長度一般加工成3米長或者6米長，一般為三米好運(yùn)輸。施工時(shí)，盡力保證止水鋼板在墻體中線上；兩塊鋼板之間的焊接要飽滿且為雙面焊 ，鋼板搭接不小于200mm。墻體轉(zhuǎn)角處的處理通常采用整塊鋼板彎折、丁字型焊接、7字型焊接等。止水鋼板的支撐焊接，可以用小鋼筋電焊在主筋上；止水鋼板穿過柱箍筋時(shí)，可以將所穿過的箍筋斷開，制作成開口箍，電焊在鋼板上。優(yōu)劣分析：鋼板止水帶連接部位要求焊滿，效果當(dāng)然是很好的，但成本要高很多，施工速度比較慢。規(guī)范要求，使用止水鋼板的剪力墻，墻體厚度不宜小于250㎜，止水鋼板與鋼筋間凈距離為：墻厚/2-外側(cè)保護(hù)層厚度50-墻體雙向鋼筋直徑；當(dāng)墻體厚度為250時(shí)，250/2-50-30=45㎜。止水鋼板與墻體間距離偏小，施工時(shí)混凝土在該部位容易漏振，形成蜂窩孔洞。因此，在使用止水鋼板時(shí)，在施工縫部位必須加強(qiáng)振搗。該止水措施的薄弱環(huán)節(jié)為搭接部位及90°轉(zhuǎn)角部位。鋼板八字角在90°轉(zhuǎn)角部位焊縫極難控制，容易形成漏水點(diǎn)。鋼板轉(zhuǎn)角部位的焊接施工應(yīng)作為該工序的關(guān)鍵部位予以控制。適用范圍：適用于有地下水的構(gòu)筑物，如水池等有水的建筑，以及埋深在地下水位以下的水平和豎向施工縫處。

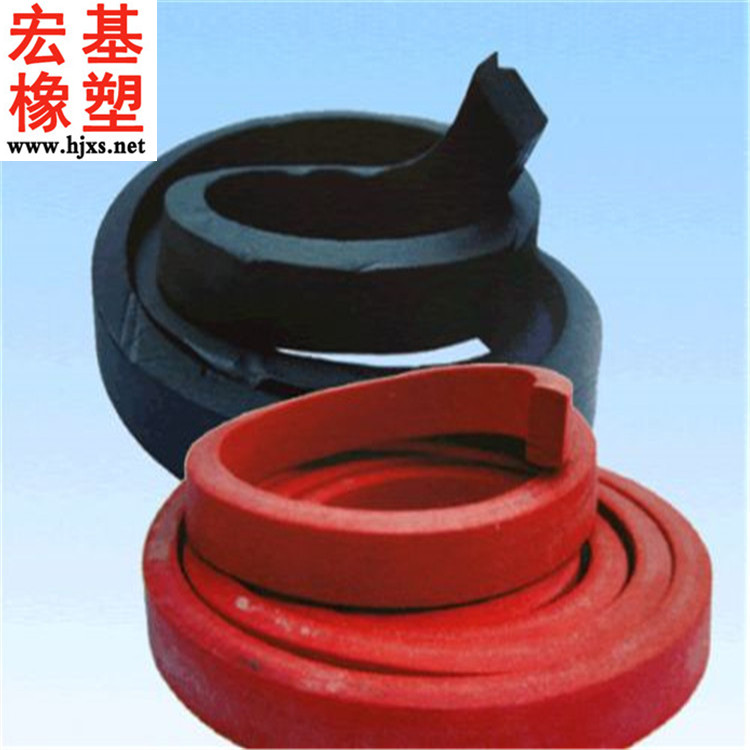

二：止水條止水原理：

         止水條是靠吸水膨脹后與混凝土擠密，堵塞空隙來止水的。施工工藝：止水條是方形長條狀，連接時(shí)采用平行搭接方法，中間不能留斷點(diǎn)。施工單位為了方便，往往喜歡用止水條，在混凝土澆筑完成時(shí)，壓在墻砼澆筑的表面即可或預(yù)留凹槽二次鑲嵌。優(yōu)劣分析:施工簡單，投入比較少、比較經(jīng)濟(jì)。但止水效果沒有止水帶、止水鋼板好。施工過程中不可預(yù)見的問題較多，一是鋼筋密不好放置。二是時(shí)間過長，吸潮膨脹，影響效果，尤其是雨季，空氣濕度大、雨水多，止水效果更差。三是施工縫處不平整，接觸不良。通常這種方法止水效果不是很理想。譬如止水條安裝時(shí)凹槽的留設(shè)，大了不能有效固定，小了鑲嵌不到位，混凝土澆筑時(shí)，在混凝土浮力作用下容易移位。適用范圍：可用于地下無水的建筑，一般用于建筑物的次要部位或要求不嚴(yán)的部位，如地下水位以上的地下室外墻，基礎(chǔ)筏板等，即主要防止土層中的毛細(xì)水。即便漏水時(shí)，對建筑物的影響不大，可以通過堵漏靈等防水材料迅速解決，但不適宜用在表面有覆土或種植土的地下車庫頂板上。

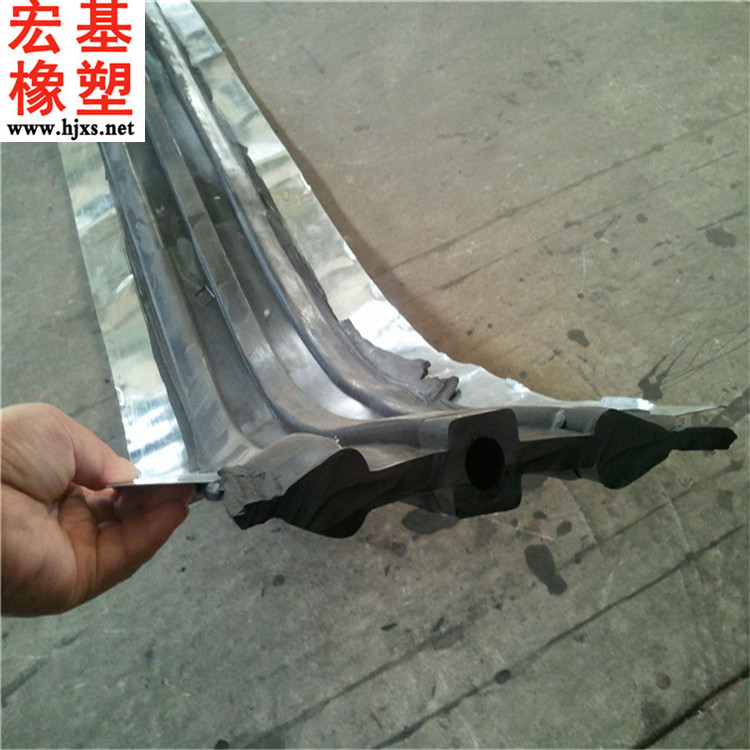

是橡膠止水帶止水原理：

       止水帶是防止阻止水分滲透而制作安裝的帶狀物, 寬度200-350不等，按設(shè)計(jì)選用，適當(dāng)延長滲徑，在混凝土澆注過程中部分或全部澆埋在混凝土中，具有一定的強(qiáng)度和韌性，其強(qiáng)度和韌性介于止水條和止水鋼板之間。施工工藝：固定止水帶的方法有附加鋼筋固定法、專用卡具固定法、鉛絲和模板固定法等。如需穿孔時(shí)，只能選在止水帶的邊緣安裝區(qū)，不得損傷其他部位。如需現(xiàn)場連接時(shí)，可采用電加熱板硫化粘合或冷粘接（橡膠止水帶）或焊接（塑料止水帶）的方法。止水帶施工時(shí)不得長時(shí)間露天曝曬，防止雨淋，勿與污染性強(qiáng)的化學(xué)物質(zhì)接觸；在運(yùn)輸和施工中，防止機(jī)械、鋼筋損傷止水帶；施工過程中，止水帶必須可靠固定，避免在澆注混凝土?xí)r發(fā)生位移，保證止水帶在混凝土中的正確位置；優(yōu)劣分析：混凝土中有許多尖角的石子和銳利的鋼筋頭，因?yàn)樗芰虾拖鹉z的撕裂強(qiáng)度比拉伸強(qiáng)低3～5倍，止水帶一旦被刺破或撕裂時(shí)，不需很大外力，裂口就會擴(kuò)大，所以在止水帶定位和混凝土澆搗過程中，應(yīng)注意定位方法和澆搗壓力，以免止水帶被刺破，影響止水效果。在砼澆筑時(shí)，由于止水帶為橡膠產(chǎn)品比較軟，容易變形，不順直，上下寬度不好控制，如果用鉛絲扎在鋼筋上，損壞止水帶，所以施工單位一般覺得麻煩，不喜歡用。但是該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應(yīng)變形能力強(qiáng)、防水性能好，溫度使用范圍-45℃～+60℃。止水帶的選擇應(yīng)根據(jù)構(gòu)筑物的重要性等級、變形縫變形量及水壓、止水帶的使（應(yīng)）用工作環(huán)境、經(jīng)濟(jì)因素等條件綜合考慮確定。一般用于防水部位的豎向止水，如施工縫或后澆帶或板墻結(jié)構(gòu)的沉降縫、伸縮縫等沉降變形大的地方。所以孰優(yōu)孰略還是要看施工要求與施工技術(shù)的結(jié)合情況來進(jìn)行選擇使用。
